3Dモデルを動かしたい時があると思います。

そういった時はボーンを入れて、メッシュがそれに追従するように設定します。

model

今回は、メッシュを動かせるボーンの作成方法と、動かし方の比重を決めるウェイトペイントについて解説していきます。

スポンサーリンク

<ボーンの作り方>

まずはメッシュを動かせるようにする為、ボーンを作成していきます。

ボーン作成

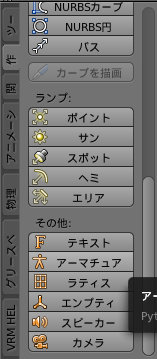

3Dビューの上の方に「追加」とあるので、これをクリックするとメニューが出てきます。ここの「アーマチュア」をクリックします。

add armature

アーマチュアを作成するとボーンが一つできます。

bone

ボーンを最前面に

さて、ボーンをメッシュに入れて動かしたいところですが、今のままだとメッシュに入れた時に見えなくなってしまいます。

cube bone

作ったアーマチュアを選択した状態で、人型のアイコンをクリックします。

bone front

ビューポート表示の最前面をクリックすれば

front bone cube

メッシュを透けて見えるようになります。

<ボーンの編集モード>

ボーンを選択している状態で、編集モードにすると球になっている両端と真ん中の四角錐を上下に合わせた部分の3箇所を選択できるようになります。

bone edit

四角錐を動かすとボーン全体が動いて、短い四角錐の方の球が始点、長い四角錐の方の球が終点を動かせます。

ボーンの編集ツール

bone tools

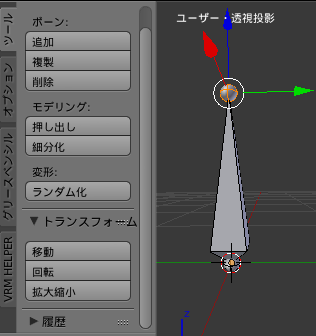

ボーンを編集モードにした際、ボーン用のツールが3つ出てきます。

・ロール

role

ボーンを回転させます。

・ボーンサイズ

bone size

ボーンの大きさを変更します。

ただし、Bボーンと言う表示形式にしていた時のみの大きさです。

Bボーンにするにはアーマチュアのプロパティで

ビューポート表示の表示方法をBボーンに変えます。

・押し出し

bone push

新たなボーンを選択中の球から伸びる形で作成します。ショートカットキーは「E」です。

左右対称にしたい場合は、オプションのX軸ミラーにチェックを入れます。

x mirror

左右対称のボーンを作成したい場所から「Shift + E」を押す事で左右対称のボーンを作成する事ができます。これは何故かショートカットキーでのみ受け付けるみたいです。

x mirror bone make

左右対称で作成した時、自動でLとRが名前の語尾につきます。

左右対称の状態から更に伸ばしたい場合は左右のどちらか一方でも両方でも選択した状態でShift+Eを押せばOKです。

ボーンの切り離し

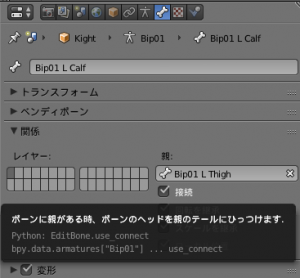

現在押し出しで作成されたボーンは元のボーンとくっついた状態になっていると思いますが、このボーン同士を切り離したい場合は、プロパティウィンドウのボーンを選択します。

bone cut off

ここの接続のチェックを外せば切り離せます。

接続元を変えたければ「ペアレント」を変更すればOKです。独立したボーンにしたければ親を消せばOKです。

メッシュの形に合わせてボーンを配置する

ボーンの編集方法がわかったら、ボーンをメッシュに合わせて形作っていきましょう。

bone in mesh

<ボーンとメッシュを関連付けよう>

ボーンを作成する事ができたらメッシュと関連付けします。

まず、アーマチュアを選択してからShiftを押しながら関連づけたいメッシュを選択します。

armature apply

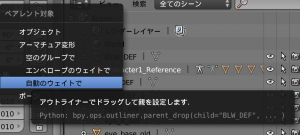

その後、3Dビューの上のメニューのオブジェクト>ペアレント>自動ウェイトで を選択します。

auto weight

適用したいメッシュを全部アーマチュアの子にできたらアーマチュア自体を選択します。

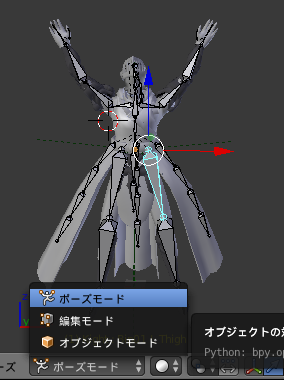

その後、ポーズモードに切り替えます。

pose mode

これでメッシュをボーンで動かせるようになります。

ボーンを動かしてみて、メッシュがちゃんと追従していればOKです。

ボーンを動かすには移動、回転、拡大縮小のツールを使います。

bone pose tools

もちろんショートカットキーも使えます。

移動が「G」、回転が「R」、拡大縮小が「S」キーです。

ボーンが親のボーンに接続されてしまっている場合は移動は回転になります。

<ウェイトペイントをしよう>

さて、メッシュをポーズモードで動かすところまでいきました。

しかし、動いて欲しくないところまで動いてしまったり、逆に動いて欲しいところが動かなかったりしていると思います。

そういう時はウェイトペイントで調整します。

ウェイトペイントモード

まず、調整したいメッシュを選択します。

次に、プロパティの逆三角形になっているアイコンをクリックします。

weight paint select bone

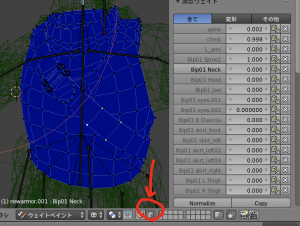

そして、「頂点グループ」の中の調整したいボーンを選択します。

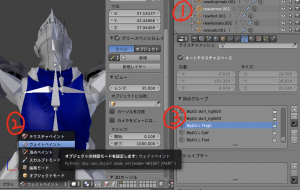

次にモードをウェイトペイントモードにします。

weight paint mode

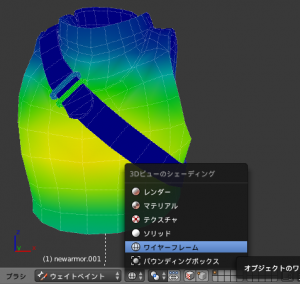

そのメッシュに影響のあるボーンを選択していると↓のようになっています。

weight paint

赤に近いほどそのボーンの影響が強く、青に近いほどそのボーンの影響が弱いです。

完全な青だとそのボーンを動かしてもメッシュは動きません。

ボーンを動かした時変な感じになっていた場合、これを調節する必要があります。

これをツールを使いながら塗っていきます。

今からメッシュに色を塗る作業に入るのですが、注意していただきたいのはこのウェイトペイントというのは面を塗る作業ではなく、ボーンに対する頂点の影響を色で塗る作業になります。

つまり、面は塗れず、頂点を塗る形になります。

ブラシ

赤に近いほどそのボーンの影響が強く、青に近いほどそのボーンの影響が弱いと解説しましたが、その色を調節しながら塗る必要があるのでまずは、その設定方法を見ます。

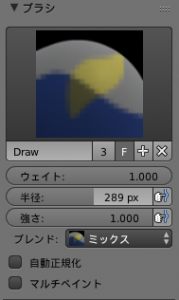

サイドバーのツールタブのブラシを見てください。サイドバーは「N」キーか、ビューメニューから出せます。

side bar brush

ウェイトが「0」で選択中のボーン影響が無くなります。ウェイトが0で塗ると青色になります。

0より上の値にして塗ると選択中のボーンの影響を受けるようになります。ウェイトが1に近いほど赤に近くなります。

ウェイトが1に近ければ近いほど、その頂点はボーンの影響を受けやすくなります。

auto nomalize

オプションの逆三角形を押せば項目が出てきます。

もし、メッシュが複数のボーンから影響を受ける場合は自動正規化にチェックを入れる事をオススメします。

1つの頂点に対してウェイト1のボーンが2つあった時、片方のボーンを動かしても半分の距離までしか移動しません。

目的のボーンのウェイトを1にして真っ赤にしても他のボーンが0より上であれば他のボーンの影響を受けるので、1が最大にしたい場合は自動正規化にチェックをいれましょう。
